Виды токарных резцов

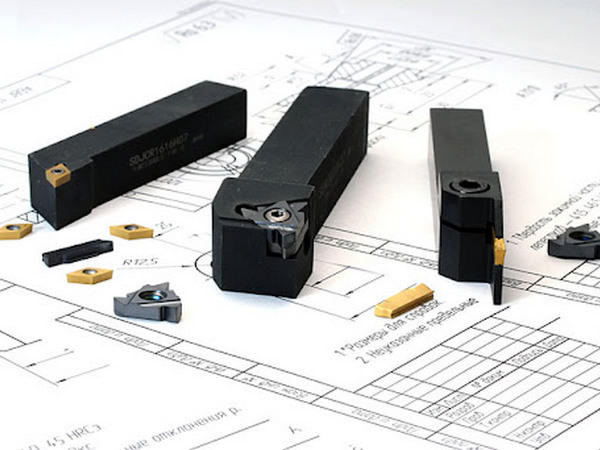

Резцы для токарного станка – незаменимый инструмент

Токарными резцами пользуются каждый раз, когда обрабатывают металл на токарных станках. Основные виды токарных резцов используют для нарезки резьбы, обработки плоских и цилиндрических поверхностей и многих других операций металлообработки.

При этом обязательно стоит отметить, что для выполнения каждой из вышеуказанных операций прибегают к использованию разных видов резцов для токарного станка. О том, какие виды токарных резцов по металлу используются чаще всего, мы расскажем в нашей сегодняшней статье. Мы рассмотрим не только знакомые практически каждому человеку отрезные и расточные резцы, но и другие их разновидности.

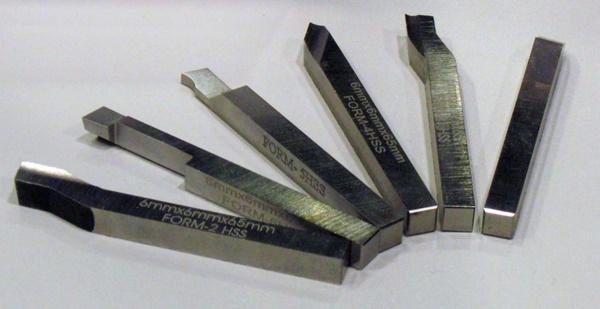

Виды токарных резцов

Вот только основные виды токарных резцов, которые используются чаще всего:

  • подрезные;
  • отрезные;
  • проходные (обдирочные);
  • расточные;
  • резьбовые.

Подрезные токарные резцы

Подрезные резцы служат для подрезания торцов детали, а также для проточки ступенчатого профиля заготовки. Головка подрезного резца для токарного станка по своей форме напоминает треугольник, основание которого изогнуто.

Отрезные резцы для токарного станка

Отрезными резцами пользуются тогда, когда необходимо отрезать деталь, или же прорезать в ней канавки. Для потери как можно меньшего количества материала, головка отрезных резцов сделана в виде тонкой пластины. Из-за такого строения этот вид токарных резцов по металлу является наиболее хрупким, поэтому при работе с ним нужно быть предельно аккуратным.

Проходные токарные резцы

Прямые проходные резцы используются для обработки заготовок в форме цилиндра или конуса. По внешнему виду они выделяются прямоугольной формой рабочей поверхности резца. Также существуют отогнутые проходные резцы для токарного станка – они, как и подрезные, используются при работе на торцах деталей. В отличие от прямых проходных, этот вид резцов по металлу имеет повернутую в сторону головку всё той же прямоугольной формы.

Расточные резцы для токарного станка

Расточные токарные резцы (расточные державки) предназначены для обработки отверстий после процесса сверления, а именно, для их растачивания. Режущая пластина токарных расточных резцов имеет форму, схожую с подрезным типом. Основное отличие между ними в том, что рабочая область расточных резцов намного больше.

Резьбовые токарные резцы

Резьбовые резцы предназначены для нарезки резьбы внутри или снаружи детали. Для создания наружной резьбы пользуются резцами с конусообразной головкой. Для нарезки же внутренней резьбы прибегают к использованию резцов с формой режущей пластины, идентичной с расточными резцами, но в случае со вторыми – отгиб головки достигает 90 градусов, и применяют резцы данного вида уже после обработки отверстий расточными.
